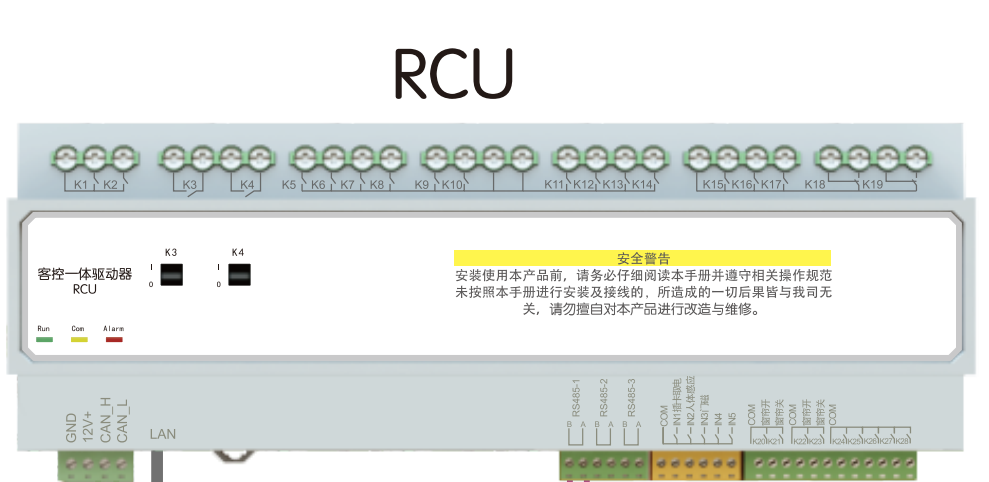

YS-RCU19-7

客控一體驅動器具有LED輸出回路，RS485通道，窗簾通道，干接點輸出通道，干接點輸入通道，滿足標間的所有需要，可接入酒店管理系統軟件對各個設備進行集中監控和控制。

專有CAN-BUS總線通信

可設置64個場景，

K1-2回路為10A輸出，接入功率較大的燈帶，排風扇等受控設備；

K3-4回路為20A輸出，K3回路接受控插座/插卡取電信號，K4回路輸出功率較大的受控設備；

K5-14回路為3A輸出，常規接3A受控設備如功率較小的燈具等，特殊情況下允計接入2路6A,負載設備，注意6A負載設備接入位置為K9/K10（電流流向）

K5-K14回路總電流不可超過16A，避免過載。

K15-17 3回路均為6A輸出，可做燈光/風機盤管控制，注意：風機盤管模式時僅做風機盤管控制，不做其他設備控制；

K18-19 2回路均為1A輸出，僅做風機盤管閥門輸出；

3路RS485接口，

RS485-1為接入第三方面板(至多可配置10個6鍵面板(默認通訊地址3-12),超出允許配置面板數量時可增加RS485模塊擴展,至多可增加配置6個4鍵面板或4個6鍵面板)

RS485設備,如背景音樂屏

RS485-3為接入第三方空調面板(默認通訊地址60(0x3C))

5路干接點輸入口(如插卡取電、人體感應、門磁、緊急呼叫SOS  4路固定，其余1路可自定義編輯)

2路窗簾干接點通道，

5路干接點輸出通道（可自定義編輯）如門顯：入住、勿擾、清掃、請稍后、緊急呼叫等信號輸出。

應急開關撥碼

實時狀態反饋

具有RJ45端口，可以連接到各個房間及前臺、管理軟件，實現check in、check out 、服務等信息互通。

尺寸：252mm*88mm*66mm

安裝方式：35mm標準丁導軌安裝，占14個模位數
